Гофрозащита направляющих ЧПУ-станков

Гофрозащита – это защитный гибкий кожух плиссированной структуры, предназначенный для изоляции узлов линейного перемещения станка от внешних воздействий. Она перекрывает доступ стружке, абразивной пыли, окалине и смазочно-охлаждающим жидкостям (СОЖ) к прецизионным направляющим и передачам винт-гайка (ШВП). В ассортименте Purelogic R&D представлены защитные элементы различных конфигураций и типоразмеров.

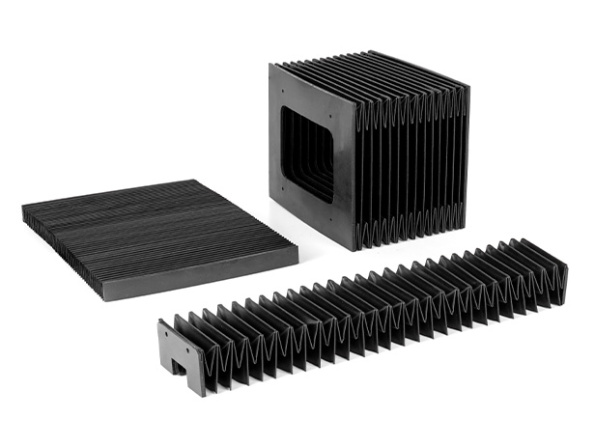

В зависимости от геометрии защищаемой зоны и типа осей оборудования гофрозащита делится на два основных класса:

1. Специализированная гофрозащита для рельсовых направляющих (серия BC-R). Форма внутреннего пространства гармошки в точности повторяет контур профильного рельса соответствующего типоразмера. В линейке представлены модели под стандартные рельсы на 15, 20 и 25 мм (например, серии BC-R15, BC-R20, BC-R25).

Гофрозащита монтируется непосредственно на рельсовый путь. Благодаря плотному прилеганию она лишь незначительно увеличивает габариты узла и исключает попадание мелкодисперсной пыли под каретку, сохраняя при этом заводской рабочий ход за счет минимальной длины в сжатом состоянии (Lmin).

2. Универсальная прямоугольная и П-образная гофрозащита (серии BC-U и BC-RC). Имеет плоскую, П-образную или замкнутую прямоугольную форму с фиксированной шириной и высотой складки. Популярные габариты в линейке – серии BC-U165 и BC-U185 с различным шагом гофры (15 или 20 мм) и полной длиной в растянутом положении (Lmax) до 2000 мм.

Применяется для комплексной защиты широких открытых зон, кареточных узлов, плоских направляющих станков, а также для изоляции винтов ШВП от летящей крупной стружки. Легко адаптируются под нестандартные посадочные места с помощью индивидуальных крепежных фланцев.

Что учесть на этапе проектирования

При интеграции гофрированной защиты в конструкцию станка инженеры учитывают три эксплуатационных фактора:

1. Коэффициент сжатия (Lmin/Lmax). Плиссированная структура имеет конечную толщину в сложенном виде. При проектировании осей ЧПУ необходимо предусматривать конструктивный запас хода, чтобы сжатая гофра не уменьшала полезную рабочую зону перемещения портала или суппорта.

2. Ориентация в пространстве. При горизонтальном расположении на длинных пролетах (ось X или Y) длинная гофрозащита может провисать под собственным весом. Для исключения провисания и сохранения геометрии используются внутренние армирующие пластины или жесткие промежуточные направляющие рамки.

3. Устойчивость к агрессивной среде. Внешний полимерный слой обладает высокой маслобензостойкостью. Он сохраняет эластичность при постоянном контакте с минеральными смазками и активными эмульсиями СОЖ, а также эффективно отражает горячую металлическую стружку при фрезерных и токарных работах.

Все представленные модели фильтров ЭМП доступны для заказа, прошли строгий технический контроль и обеспечиваются официальной гарантией Purelogic R&D. Для подбора номинала под ваши задачи и оформления заказа свяжитесь с нашими специалистами по телефонам: 8(800)555-63-74 (бесплатно по РФ), +7(495)505-63-74 (для стран СНГ) или отправьте техническое задание на почту: info@purelogic.ru.
