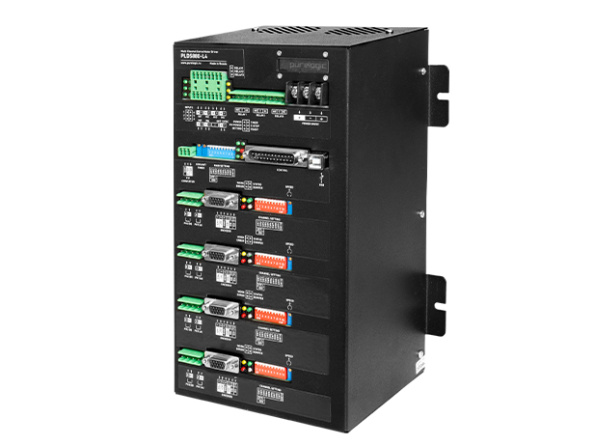

Многоканальный драйвер СШД PLDS880-L4
Компания Purelogic R&D разработала многоканальный цифровой драйвер PLDS880-L4, который позволяет одновременно управлять четырьмя шаговыми или серво-шаговыми двигателями. Современные многоканальные драйверы объединяют несколько дискретных драйверов в одном корпусе и управляются с помощью одного процессора. Это сокращает количество компонентов, уменьшает тепловую нагрузку, экономит место и повышает точность синхронизации осей.
PLDS880-L4 поддерживает работу с энкодером и без него, а также серво-шаговый режим. Управление реализовано по интерфейсу STEP/DIR/ENABLE через разъем DB-25M или LPT-порт, а настройка драйвера осуществляется через гальванически изолированный USB.
Реализованы функции:
-
защита от короткого замыкания обмоток;
-
защита от перенапряжения и обратной ЭДС;
-
плавный пуск с постепенным нарастанием тока;
-
MultiStepping – технология плавного движения даже при малом делении шага;
-
режим AUTO-SLEEP для снижения тока и нагрева при простое;
-
встроенный компенсатор среднечастотного резонанса и дампер;
-
обнаружение обрыва фазных проводов и неправильного подключения двигателя;
-
оптоизолированные входы для концевых выключателей и кнопки E-STOP;
-
три реле для внешней нагрузки и таймер СОЖ;
-
конвертер «ШИМ→напряжение» для управления частотными преобразователями;
-
оптоизолированный выход аварии ERROR;
-
ПИ-регулятор для автоматической настройки тока фаз и компенсации потери момента двигателя.
Драйвер рассчитан на питание 18...80 В и ток до 8 А на канал, с максимальной частотой STEP 500 кГц и скоростью вращения до 3000 об/мин. Он оптимально подходит для шаговых двигателей серий PL57 и PL86 и аналогичных двигателей с энкодером. Российский PLDS880-L4 совместим с контроллерами PLCM нашего производства, а также с популярными контроллерами и ЧПУ-системами иностранных производителей.
На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
Многоканальный DSP драйвер серво-шаговых или шаговых двигателей на 4 оси (8А/80В/500кГц) для построения ЧПУ станка. Работает только с двухфазным ШД с энкодером или без. Совместим с PLCM, MACH3, SmoothStepper, LinuxCNC, NCStudio и т.п. Подключение LPT, 3 реле, буферизация LPT-порта, таймер СОЖ, конвертор ШИМ>напряжение, ChargePump, E-Stop. Деление шага двигателя 1:1...1:512. Выход аварии, интерфейсы инкрементного энкодера AB. Компенсация резонанса. Защита от КЗ обмоток ШД, от обратной ЭДС ШД, реж
