Цилиндрические направляющие

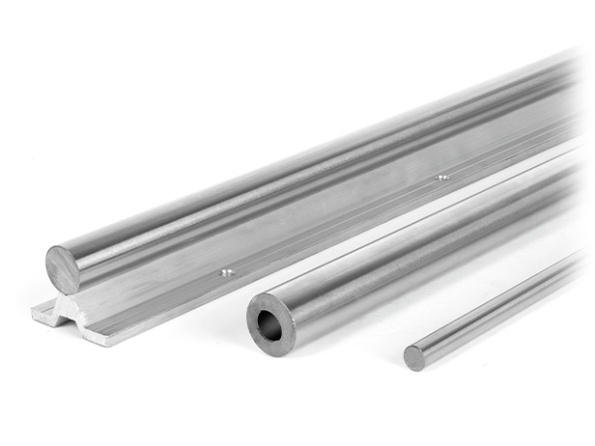

Линейные направляющие цилиндрического типа – классика промышленной автоматизации и станочного оборудования. В отличие от более дорогих профильных аналогов, цилиндрические системы менее чувствительны к загрязнениям, не требуют идеальной точности подготовки монтажных площадок и легко заменяются при обслуживании. Конструктивно весь ассортимент цилиндрических направляющих делится на две крупные группы: свободные полированные валы и валы, жестко закрепленные на алюминиевой опоре.

Полированные валы SFC

Цилиндрические рельсы на опоре SBS и TBS

При большой длине пролета безопорные валы могут прогибаться под весом каретки и обрабатывающей головки. Чтобы исключить прогиб, применяются цилиндрические валы на алюминиевом основании (опоре), которые крепятся к станине по всей длине.

Конструктивно цилиндрический рельс представляет собой комбинированное изделие, где соотношение материалов в массе составляет ориентировочно 60% стали на 40% алюминия. Стальная часть выполняет роль беговой дорожки для шариковых модулей, а алюминиевая опора обеспечивает жесткое крепление к основанию через готовые монтажные отверстия.

Серии SBS и TBS различаются геометрией алюминиевой опоры и расположением крепежных отверстий. Это необходимо учитывать при проектировании и замене направляющих. Диаметры рельсов – от 12 до 50 мм, ширина основания – от 30 до 95 мм в зависимости от типоразмера.

Цилиндрические рельсы используются с открытыми каретками и опорными блоками SBR и TBR.

Услуги по резке и механической обработке

Валы и рельсы можно заказать в необходимом размере с учетом кратности реза. Стандартная резка выполняется абразивным диском, точность составляет ±5 мм. После резки возможны следы побежалости и заусенцы.

Если требуется более точная длина, выполняется торцевание – точность до ±0.1 мм. Также возможна обработка валов по чертежам заказчика: снятие фасок, нарезание внутренней и внешней резьбы, проточка под подшипники, изготовление шпоночных пазов и лысок.
