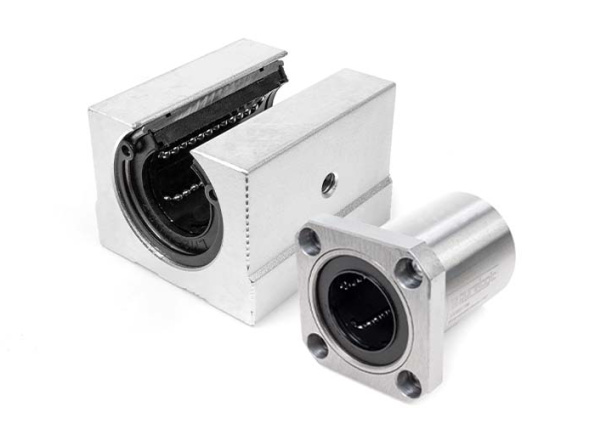

Подшипники и опорные модули для цилиндрических направляющих
Линейные направляющие на основе цилиндрических валов очень часто используются в станках с ЧПУ, 3D-принтерах и других механизмах, требующих точного перемещения. Вместе с ними устанавливаются подшипники и опорные модули, которые обеспечивают плавное перемещение и равномерное распределение нагрузки. В зависимости от типа направляющих (полированные валы или цилиндрические рельсы) применяются различные виды подшипников и модулей.
Подшипники для полированных валов
Полированные валы – это одна из двух основных разновидностей цилиндрических направляющих, представляющая собой металлический стержень с идеально гладкой поверхностью. Полированные валы дешевле в производстве и чаще используются в малогабаритных и среднегабаритных механизмах, где важна точность и простота конструкции. Для их работы выбирают линейные подшипники следующих типов:
LM – стандартные линейные шариковые подшипники.
LML – удлиненные линейные подшипники. Они предпочтительнее для задач, где требуется минимизировать люфт, так как увеличенная длина обеспечивает более стабильное движение.
LM-AJ – подшипники с продольным разрезом, с возможностью регулировки диаметра втулки для компенсации люфта.
LMK – подшипник с квадратным фланцем, расположенным с краю. Подходит для крепления в угловых или торцевых конструкциях.
LMKC – подшипник с квадратным фланцем по центру. Обеспечивает равномерное распределение нагрузки.
LMKCL – удлиненная версия LMKC с двумя подшипниками.
LMF-SL – подшипник скольжения с круглым фланцем и бронзографитовой втулкой. Отличается низким коэффициентом трения и устойчивостью к динамическим нагрузкам.
Опорные модули для полированных валов
Для удобства монтажа и повышения точности подшипники часто устанавливаются в специальные корпуса – опорные модули. Основные типы модулей для полированных валов:
SC (SCL) – модули с одним или двумя линейными подшипниками, зафиксированными стопорными кольцами.
SCJ – регулируемый модуль с винтом для компенсации люфта. Используется в задачах, где требуется высокая точность позиционирования.
Подшипники для цилиндрических рельс
Цилиндрические рельсы (например, серии SBS и TBS) – это вторая разновидность цилиндрических направляющих. Они отличаются от полированных валов наличием специального основания, что обеспечивает им повышенную жесткость и грузоподъемность. Для установки на цилиндрическую рельсу используются линейные подшипники открытого типа LM-OP с продольным вырезом. Они обеспечивают плавное движение и могут регулироваться для компенсации люфта.
Опорные модули для цилиндрических рельс
Опорные модули делятся на две основные категории – SBR и TBR. Они различаются конструкцией корпуса, нагрузочной способностью и способом установки, что позволяет адаптировать их под различные задачи. В опорные модули обеих серий устанавливаются подшипники LM-OP, зафиксированные стопорными кольцами.
SBR (SBRL) – стандартный или удлиненный модуль, предназначенный для рельс с профилем SBS. Подходит для задач, требующих высокой точности, но с умеренными нагрузками.
SBR-F – модуль с пыльником, который защищает подшипник от загрязнений.
SBR-SL – модуль скольжения с бронзографитовой втулкой, устойчивый к износу. Такие модули часто используются в условиях, где требуется работа без смазки или при высоких нагрузках и низких скоростях.
TBR (TBRL) – модуль с одним или двумя подшипниками для рельс с профилем TBS. За счет конструкции крепежных отверстий его можно монтировать как сверху, так и сбоку, что обеспечивает большую гибкость при установке в ограниченном пространстве.
